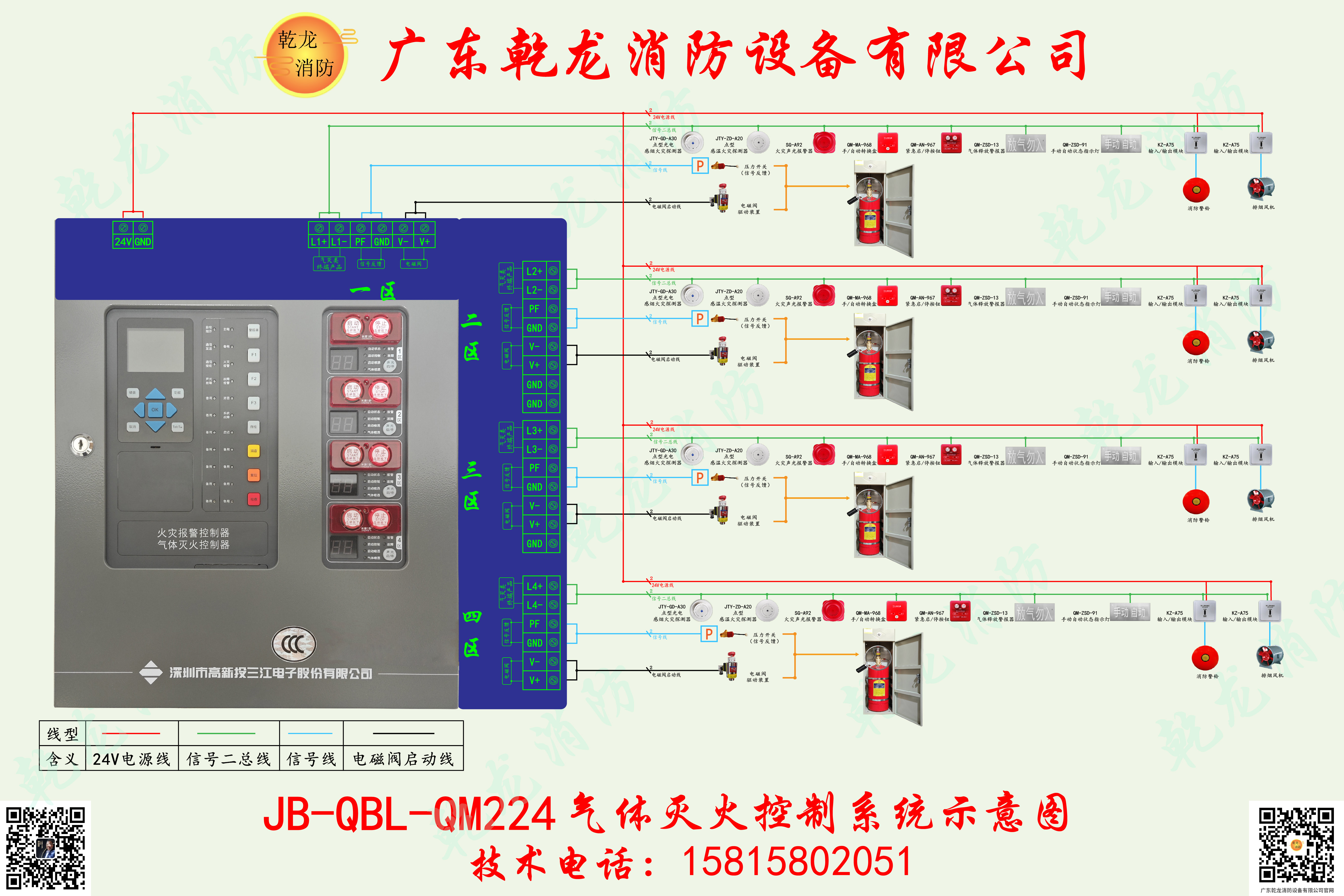

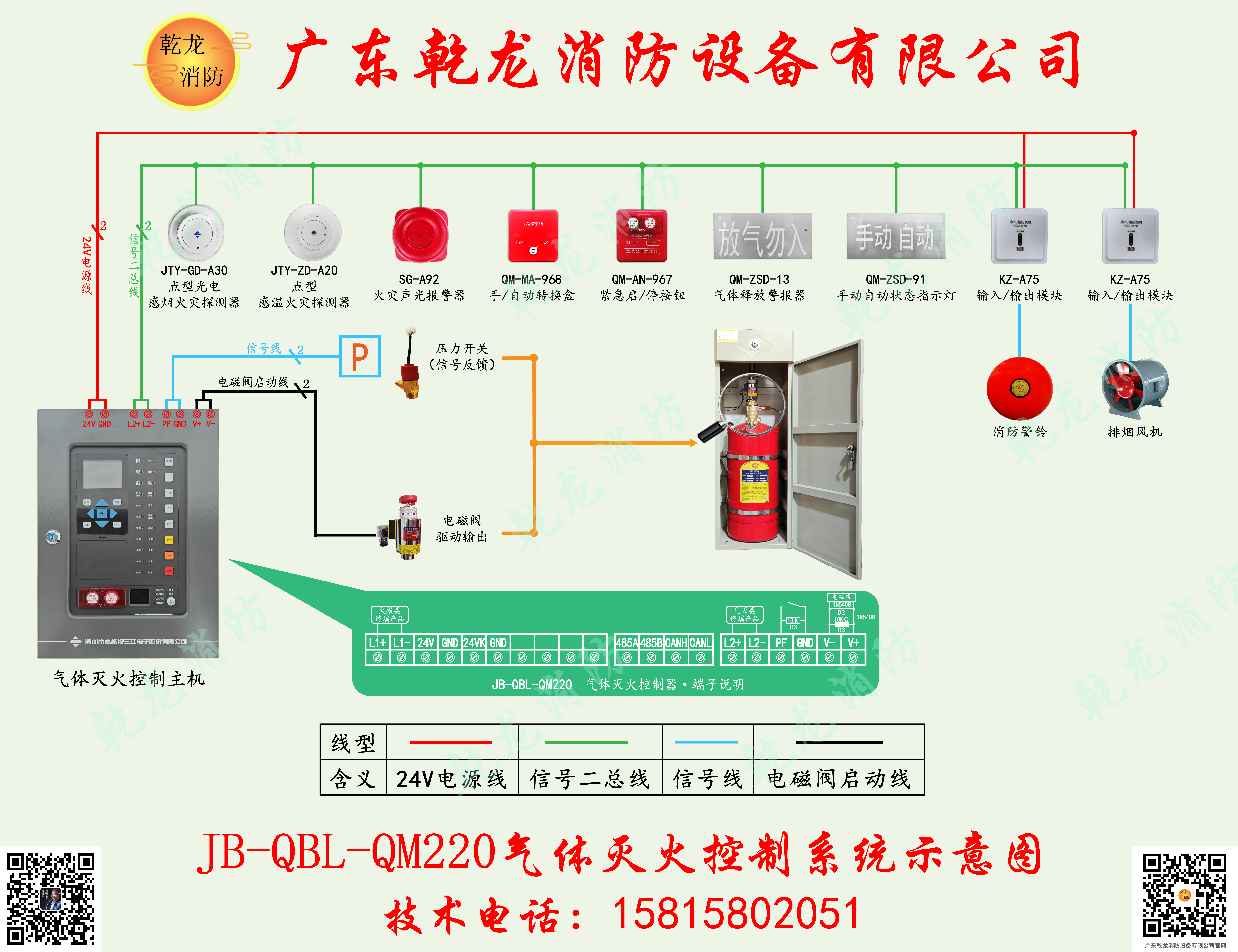

气体灭火报警系统调试方案（JB-QBL-QM220、JB-QBL-QM224）
2026-03-06
总则
1.编辑依据
《气体灭火系统设计规范》（GB50370-2005）
《气体灭火系统施工及验收规范》（GB50263-2007）
《火灾自动报警系统设计规范》（GB50116-2013）
设计文件及说明书
2.目的
验证系统组件安装的合规性，确保符合设计及规范要求；
测试全系统功能完整性，包括火灾探测、报警、联动控制及气体释放全流程；
确保系统在火灾时可靠启动，有效保障人员安全与设备防护，并完全符合消防验收标准。
调试前准备及系统检测
1.材料与工具准备
烟枪、温枪、万用表、验电笔、红外测温仪、压力表、绝缘手套、防毒面具、安全警示牌、梯子、螺丝刀、扳手等。
2.系统检测（填写《气体灭火报警系统检查记录表》，签字确认并存档）

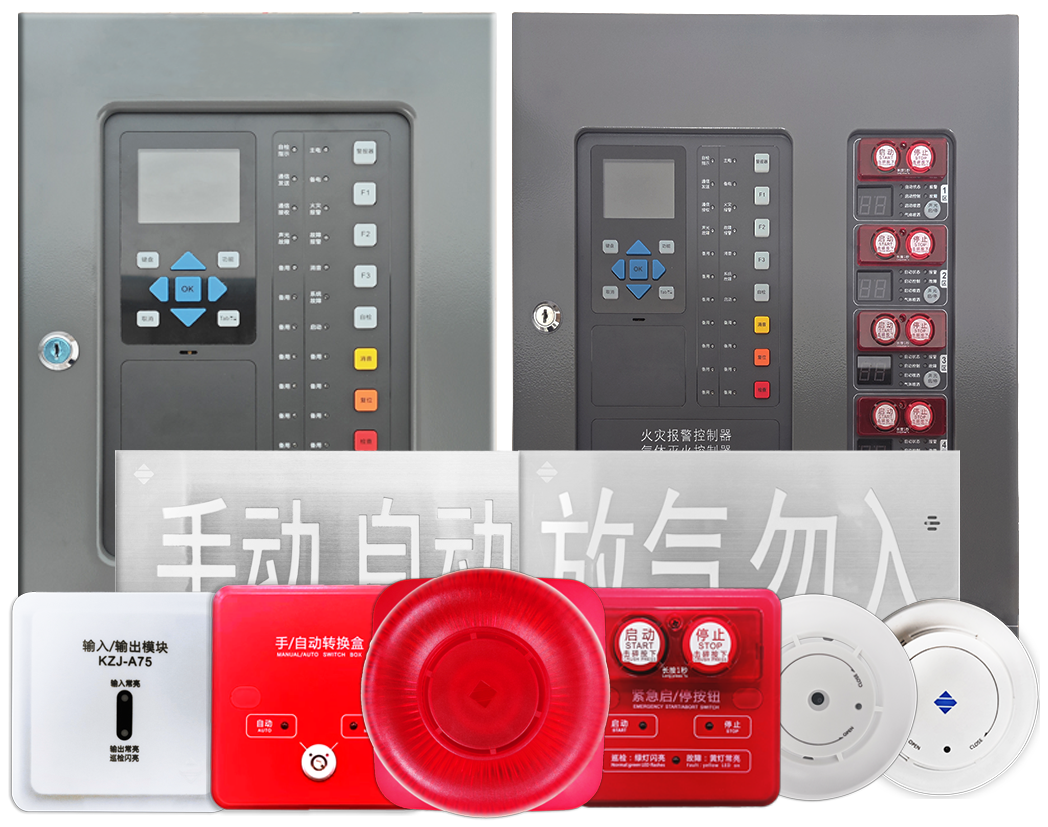

报警系统主要有气体灭火控制器、感烟火灾探测器、感温火灾探测器、声光报警器、手/自动转换盒、紧急启/停按钮、气体释放警报器、手动自动状态指示灯、输入输出模块、消防警铃等。
（1）检查系统各元件外观是否完好无破损、无松动。
（2）检查系统各元件安装位置符合设计规范，无遮挡。
安装位置：a.气体灭火控制器应设置在消防控制室内或有人值班的房间和场所，安装在墙上时，其主显示屏高度宜为1.5m～1.8m，其靠近门轴的侧面距墙不应小于0.5m，正面操作距离≥1.2m；b.声光报警器宜安装在离地高度2.5m处；c.火灾声警报器（消防警铃）安装在防护区内，其底边距地面高度宜大于2.2m；d.紧急启停按钮安装在防护区门外,离地高度1.3～1.5m，与手/自动开关保持≥0.5m间距；e.气体释放警报器（放气指示灯）应安装在防护区入口门外正上方0.2m处；f.手动/自动转换盒应设在防护区疏散出口的门外便于操作的地方，安装高度为中心点距地面1.5m；g.探测器宜水平安装于天花板，周围0.5m内不应有遮挡物，探测器至墙壁、梁边的水平距离≥0.5m，至空调送风口边的水平距离≥1.5m（应避开空调送风口、灯具等气流干扰区域）。
（3）验证气体控制器（主电、备电）切换正常，备用电池电量充足；控制器面板显示、按键、声光报警功能是否正常。
（4）检查信号线、电源线是否正确接线，无短路，短路或接地故障；确认线缆标识清晰，接线端子牢固无氧化。
系统调试（填写《气体灭火报警系统调试记录表》，签字确认并存档）
1.第一部分调试：测试面板上面的声光功能
（1）获取操作权限：按下面板上的 “OK” 键，输入默认操作密码八位数字“2”(即“ 22222222”)输入完成后按 OK 键确认。
【注：使用方向键（↑/↓）调整数字，按（→/←）切换输入位】
（2）系统功能测试：确保线路连接正确的前提下，通过按下系统面板上的“声光启停”按钮，观察室内室外声光报警器是否同步启动(声光信号激活)，确认信号传输与设备联动正常。
（3）系统复位：调试完毕后，按下气体灭火控制主机面板的“复位”键，将系统恢复初始状态。
2.第二部分调试：模拟手动启动信号输入
▲拆下电磁驱动装置或将启动装置的电源线，接上万用表或24V继电器(严禁在未切断电磁驱动装置的情况下进行模拟喷放测试)。
（1）获取操作权限：按下面板上的 “OK” 键，输入默认操作密码八位数字“2”(即“22222222”)输入完成后按 OK 键确认。
【注：使用方向键（↑/↓）调整数字，按（→/←）切换输入位】
（2）触发紧急启停按钮：按下定位门口安装的紧急启动/停止按钮(绿色按钮)长按启动按钮1-2秒，模拟手动启动信号输入。
（3）系统响应验证：观察防护区内的声光报警器/警铃和防护区外的声光报警器是否正常发出警报声；同时气体灭火控制器倒计时30秒，倒计时结束后，观察电磁驱动装置是否正常驱动；当信号反馈装置（压力开关）时，放气指示灯是否可以被点亮。
（4）系统复位：调试完毕后，按下气体灭火控制主机面板的“复位”键，将系统恢复初始状态。
3.第三部分调试：模拟自动启动信号输入
▲拆下电磁驱动装置或将启动装置的电源线，接上万用表或24V继电器(严禁在未切断电磁驱动装置的情况下进行模拟喷放测试)。
（1）人工模拟火警：用烟枪（模拟烟雾发生）靠近烟感探测器，启动烟感探测器，观察防护区内的声光报警器/警铃是否正常发出警报声；用温枪（模拟温度上升）靠近温感探测器，启动温感探测器，观察防护区外的声光报警器是否正常发出警报声。
（2）系统响应验证：复合报警信号后，确认火灾发生；气体灭火控制器倒计时30秒，倒计时结束后，观察电磁驱动装置是否能正常驱动(或电磁信息线是否 24V,1.3A)；当信号反馈装置（压力开关）动作时，放气指示灯是否可以被点亮。
（3）系统复位：调试完毕后，按下气体灭火控制主机面板的“复位”键，将系统恢复初始状态清理现场。
安全注意事项
(1)测试前需书面通知使用单位，清空防护区人员并设置警戒标识。
(2)严禁在未切断电磁驱动装置的情况下进行模拟喷放测试。
(3)发现压力异常、线路短路等故障时，应立即终止测试并报修。
注：本方案为乾龙消防通用指导文件，具体项目需结合设计图纸实际情况调整。使用单位需定期组织培训并留存培训记录。
检查记录表
欢迎咨询，获取更多精彩内容
技术联系电话：15815802051
地址：广州市南沙区榄核镇沙兴路2号2栋101房广东乾龙消防设备有限公司
